Crochets, balancelles & supports
Nettoyage des crochets, racks, grilles, skids, cadres, gabarits et autres supports utilisés sur les lignes de peinture liquide ou poudre afin de retrouver des surfaces fonctionnelles et un bon contact électrique.
Décapage • Nettoyage thermique • Pyrolyse contrôlée
Fours de décapage & nettoyage thermique industriel.
CFI Systems conçoit, fabrique et intègre des solutions de décapage thermique destinées à retirer peintures, poudres, résines, adhésifs, polymères et autres dépôts organiques de pièces et outillages métalliques, avec maîtrise des températures, traitement des gaz et automatisation du cycle.
Peinture • Résine • PolymèresProcédé thermique contrôléFrance & international
Un cycle maîtrisé de bout en bout
01Chargement des pièces
02Montée en température contrôlée
03Décomposition pyrolytique
04Postcombustion des gaz
05Finition & remise en service
Préserver les piècesTempérature, uniformité et vitesse de cycle maîtrisées
Réduire les consommablesAlternative aux bains chimiques et à certains nettoyages mécaniques
Traiter les gazPostcombustion intégrée au procédé
AutomatiserRecettes, sécurités, alarmes et suivi du cycle
Applications
Retirer les dépôts organiques sans transformer l’outillage en consommable.
Le décapage thermique est particulièrement intéressant lorsque des pièces métalliques doivent être nettoyées de manière répétable, avec peu de manutention et sans recourir systématiquement à des solvants ou bains chimiques.
Le choix du cycle dépend du matériau de la pièce, de sa géométrie, de sa masse, du type de revêtement et de la quantité de matière organique à éliminer.
Pièces & outillages de production
Élimination de peintures, résines, adhésifs, huiles, graisses ou certains polymères sur des pièces métalliques, moules et outillages, après validation de leur compatibilité avec le procédé thermique.
Moteurs & composants électriques
Applications de retrait de résines isolantes sur stators, bobinages et pièces destinées à être régénérées, avec une attention particulière portée à la maîtrise thermique et à la récupération des composants métalliques.
Autres applications possibles : composants de plasturgie, outillages d’extrusion, pièces de maintenance et éléments métalliques contaminés par des matières organiques. La faisabilité est étudiée au cas par cas selon le contaminant et la sensibilité de la pièce.
Principe du procédé
Décomposer la matière organique, puis traiter les gaz générés.
Le four porte progressivement les pièces à une température définie pour provoquer la décomposition contrôlée des peintures, résines ou polymères. L’objectif n’est pas de brûler directement la pièce : le chauffage, les apports d’air et la génération des gaz sont pilotés afin de préserver les composants métalliques et de maîtriser le procédé.
Les gaz de pyrolyse sont ensuite dirigés vers une chambre de postcombustion où la température, le temps de séjour et l’apport d’air sont coordonnés pour assurer leur oxydation avant rejet ou traitement complémentaire lorsque l’application l’exige.
Chauffage maîtriséMontée en température progressive et adaptée à la masse, à la géométrie et au matériau des pièces.
Flamme indirecteArchitecture visant à éviter le contact direct de la flamme avec les pièces lorsque le procédé le requiert.
Pyrolyse contrôléeDécomposition des matières organiques avec gestion du dégagement de gaz pendant le cycle.
PostcombustionTraitement thermique des gaz intégré à la conception de l’équipement.
Installation complète
Du chargement des pièces à leur retour en production.
La qualité du nettoyage dépend de la cohérence entre la chambre, le système de chauffage, la circulation des gaz, la postcombustion, le contrôle-commande et les opérations de finition.
Parcours des pièces
01
PréparationIdentification des pièces, du revêtement et des contraintes thermiques.
02
ChargementChariot, panier, suspension ou support adapté à la géométrie et à la masse.
03
Traitement thermiqueCycle automatisé de chauffe, décomposition et maintien selon la recette.
04
RefroidissementFin de cycle et retour à une température compatible avec la manutention.
05
FinitionÉlimination éventuelle des résidus minéraux par lavage, soufflage, grenaillage ou autre procédé adapté.
06
RéutilisationRetour des pièces ou outillages dans le process de production ou de maintenance.
Parcours gaz & sécurité
01
Circulation thermiqueDistribution des gaz chauds pour rechercher une température homogène dans la chambre.
02
Gaz de pyrolyseCollecte contrôlée des vapeurs et gaz issus de la décomposition des revêtements.
03
PostcombustionOxydation thermique des gaz avant évacuation.
04
Traitement complémentaireÉtude d’un traitement additionnel lorsque la nature des contaminants ou la réglementation l’exige.
05
Extraction & cheminéeTirage, instrumentation et évacuation maîtrisée.
06
SupervisionTempératures, états, alarmes, sécurités et historique du cycle.
Uniformité & protection des pièces
La température utile est celle réellement vue par les pièces.
Un four de décapage efficace ne doit pas uniquement atteindre une consigne : il doit distribuer l’énergie de manière homogène dans la chambre et éviter les points chauds susceptibles de déformer ou fragiliser certains composants.
CFI Systems étudie le volume utile, la circulation des gaz, l’implantation du chauffage, la charge thermique et les séquences de régulation pour rechercher un traitement reproductible.
01Distribution homogène de la chaleur dans le volume utile
02Rampes de chauffe adaptées aux pièces et aux contaminants
03Limitation des points chauds et des contraintes thermiques
04Mesures et régulation adaptées au procédé
05Isolation et conception visant à limiter les pertes thermiques
Chargement & ergonomie
Vertical, horizontal ou sur mesure selon les pièces à traiter.
La configuration de la chambre et du chargement doit répondre à la forme des pièces, à leur masse, au mode de manutention du site et à la fréquence des cycles. Les équipements de chargement peuvent donc être adaptés au besoin plutôt que standardisés.

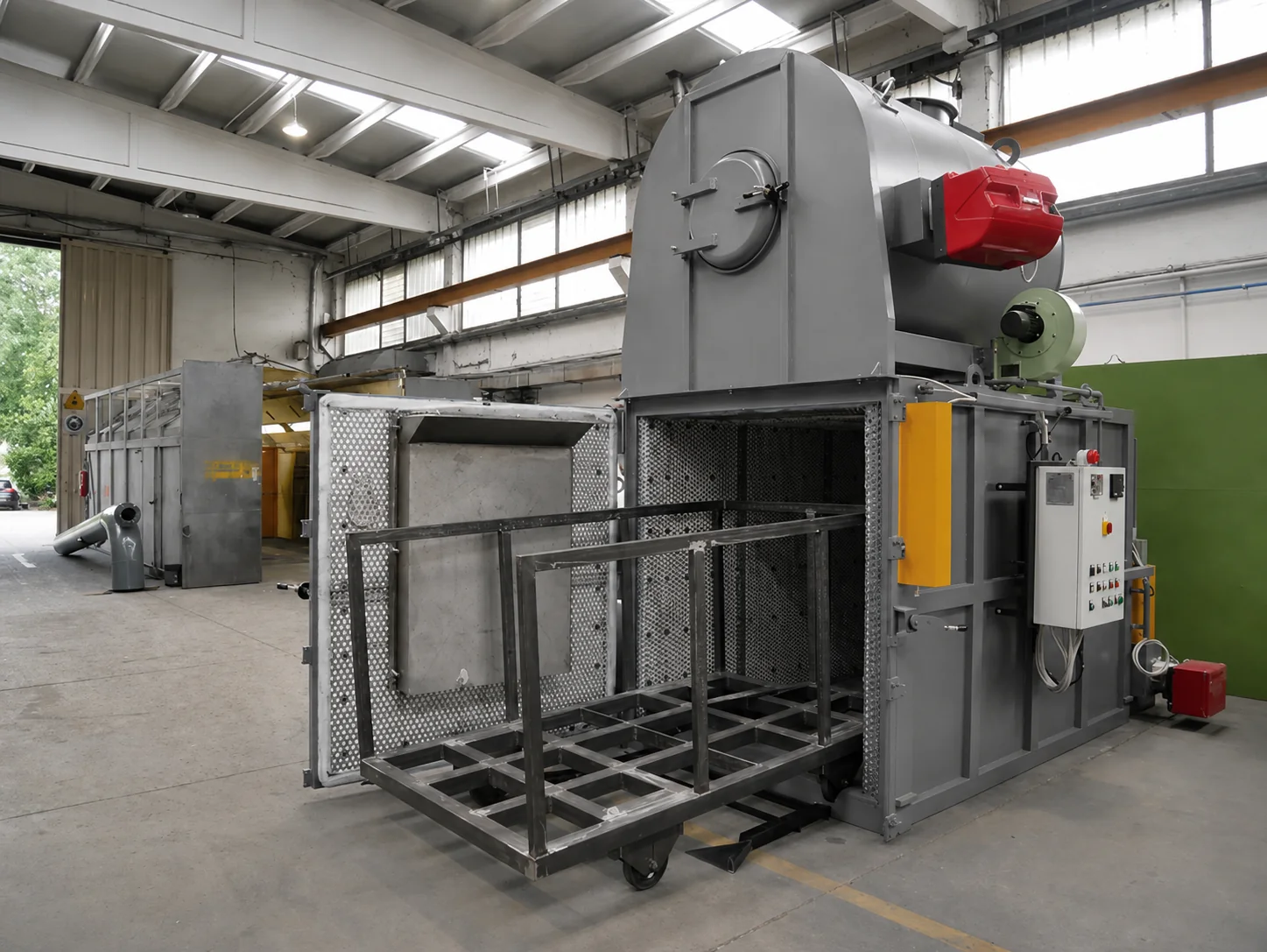

Chargement horizontalChariot adapté aux pièces lourdes, empilables ou déposées sur supports.
Chargement vertical / suspenduConfiguration adaptée aux crochets, balancelles, cadres et pièces nécessitant d’être accrochées.
Supports dédiésPaniers, racks, chariots ou montages spécifiques conçus selon le besoin du client.
Sécurité opérateurInterverrouillages et prévention des accès pendant les phases actives du cycle.
Gaz de procédé & émissions
Traiter les fumées comme une partie du four, pas comme un accessoire.
La composition des gaz dépend directement des peintures, résines, polymères ou autres produits présents sur les pièces. Leur caractérisation conditionne la postcombustion et, dans certains cas, la nécessité d’un traitement complémentaire.
Postcombustion
Oxydation thermique des gaz et vapeurs générés pendant le décapage, avec régulation de l’énergie et de l’air.
Contaminants
Analyse de la nature des revêtements, notamment lorsque des composés halogénés ou potentiellement agressifs sont présents.
Traitement complémentaire
Possibilité d’étudier une étape additionnelle de traitement des gaz lorsque le contaminant, le site ou la réglementation le nécessite.
Extraction
Gestion du tirage, températures, instrumentation et interaction avec la cheminée.
La compatibilité d’un revêtement avec le procédé doit être vérifiée avant traitement. Les revêtements contenant notamment du PVC, du PTFE ou d’autres composés halogénés peuvent générer des gaz agressifs et nécessiter une architecture spécifique.
Automatisation & maîtrise du cycle
Reproduire le bon cycle sans dépendre uniquement de l’expérience opérateur.
Le contrôle-commande coordonne la montée en température, le chauffage, la circulation des gaz, les apports d’air, la postcombustion, le refroidissement et les sécurités.
Des recettes adaptées aux familles de pièces et de contaminants permettent de standardiser le nettoyage tout en conservant la possibilité d’ajuster les paramètres lorsque le produit ou la charge évolue.
01Recettes et cycles automatisés
02Régulation des températures et séquences de chauffage
03Coordination avec la postcombustion et l’extraction
04Alarmes, interverrouillages et mise en sécurité
05Historisation et aide au diagnostic
Pourquoi le nettoyage thermique ?
Une alternative industrielle aux procédés chimiques ou mécaniques.
Pour de nombreuses pièces métalliques, le décapage thermique permet de réduire l’utilisation de solvants, d’acides ou de bains caustiques, tout en limitant les opérations manuelles de grattage ou d’abrasion. Le procédé est particulièrement pertinent pour les charges répétitives et les outillages devant revenir rapidement en production.
Le choix reste toutefois lié au matériau, à la géométrie et au contaminant : dans certains cas, un procédé chimique, mécanique, sous vide ou une autre technologie de nettoyage peut être plus approprié.
Moins de chimieRéduction possible des bains de décapage, solvants et effluents associés.
RépétabilitéCycles automatisés et paramètres reproductibles d’une charge à l’autre.
PréservationPas d’action abrasive directe sur la pièce pendant le cycle thermique.
ProductivitéTraitement par lots et réduction de certaines opérations manuelles de nettoyage.
Application spécifique
Décapage des bobinages et régénération de moteurs électriques.
Le retrait thermique des résines isolantes peut faciliter la récupération de stators, arbres, carcasses et conducteurs métalliques lors d’opérations de rebobinage ou de régénération. Cette application nécessite une régulation particulièrement attentive afin de préserver les éléments destinés à être réutilisés.
Dé-résinage
Décomposition contrôlée des résines et vernis isolants avant démontage ou récupération des conducteurs.
Préservation
Cycle défini pour limiter les contraintes thermiques sur les éléments mécaniques et magnétiques à conserver.
Séchage / cuisson
Selon le projet, étude d’une fonction de séchage ou de cuisson contrôlée des résines après rénovation ou rebobinage.
Modernisation & retrofit
Faire évoluer un four de décapage existant.
CFI Systems peut analyser un équipement existant afin d’améliorer son contrôle-commande, son homogénéité thermique, sa sécurité, sa postcombustion ou sa disponibilité, lorsque la structure du four permet une modernisation pertinente.
Automatisme & supervisionRemplacement d’automates, interfaces opérateur, recettes et historisation.
CombustionÉvolution des brûleurs, sécurités et stratégies de régulation.
Circulation thermiqueOptimisation de la distribution des gaz chauds et de l’uniformité.
PostcombustionAdaptation du traitement thermique des gaz et de son contrôle.
ChargementModification ou remplacement de chariots, supports et dispositifs de manutention.
InstrumentationAjout ou modernisation de mesures utiles au procédé et à la sécurité.
Du besoin au cycle de vie
Concevoir le four autour des pièces réellement à nettoyer.
CFI Systems peut intervenir sur un équipement neuf, une modernisation ou un lot technique ciblé, en partant d’essais, d’échantillons, de données de production ou du cahier des charges du client.
1CaractérisationPièces, matériaux, dimensions, masses, contaminants et fréquence des cycles.
2IngénierieVolume utile, chargement, thermique, gaz, postcombustion, électricité et automatisme.
3FabricationRéalisation et intégration des équipements constituant la solution.
4InstallationMontage, raccordements, coordination et préparation des essais.
5Mise en serviceEssais, réglage des cycles, validation du procédé et formation.
6Cycle de vieMaintenance, assistance, pièces et modernisation.
Approche CFI Systems
Le bon four est celui qui nettoie la pièce sans la dégrader.
CFI Systems reste volontairement ouvert sur les dimensions, configurations de chargement et cycles. La solution est définie à partir des pièces, des contaminants, du rythme d’exploitation et des exigences environnementales du site.
Le décapage thermique est un procédé de contrôle, pas simplement un four qui chauffe.
Uniformité de température, vitesse de dégagement des gaz, postcombustion, sécurité et répétabilité doivent être conçues ensemble.
01 · Pièce
Préserver le support
Métallurgie, masse, géométrie et sensibilité thermique guident le cycle.
02 · Contaminant
Comprendre ce qui est retiré
Peinture, poudre, résine, adhésif ou polymère ne génèrent pas les mêmes gaz ni les mêmes résidus.
03 · Gaz
Traiter le procédé complet
La postcombustion et le traitement éventuel des fumées font partie de l’équipement.
04 · Production
Réduire l’arrêt des outillages
Chargement, recettes et cycle sont pensés pour l’organisation réelle du client.
Questions fréquentes
Décapage & nettoyage thermique.
La température, la durée de cycle et la configuration du four sont définies en fonction des pièces et des contaminants à éliminer.
Qu’est-ce qu’un four de décapage thermique ?
Un four de décapage thermique utilise un cycle de chauffe contrôlé pour décomposer les revêtements et contaminants organiques présents sur des pièces métalliques. Les gaz générés sont ensuite traités, généralement par postcombustion, avant évacuation.
Quels revêtements peuvent être retirés ?
Selon l’application, le procédé peut éliminer peintures liquides ou poudre, résines, adhésifs, huiles, graisses et de nombreux polymères. La compatibilité doit être validée à partir du contaminant et du matériau de la pièce.
Quelles pièces peuvent être nettoyées ?
Les applications courantes comprennent crochets, balancelles, racks, grilles, skids, gabarits, pièces métalliques, certains moules et outillages, ainsi que des stators ou bobinages de moteurs destinés à être régénérés.
Le procédé risque-t-il de déformer les pièces ?
La protection des pièces fait partie de la conception du cycle. La température, les rampes de chauffe, l’uniformité et la durée sont adaptées au matériau, à la géométrie et à la masse. Les pièces particulièrement sensibles nécessitent une validation spécifique.
Comment sont traités les gaz issus du décapage ?
Les vapeurs et gaz générés par la décomposition des matières organiques sont dirigés vers une postcombustion. Selon la composition des contaminants et les exigences réglementaires, un traitement complémentaire peut être nécessaire.
Peut-on traiter des revêtements contenant du PVC ou d’autres composés halogénés ?
Ces produits nécessitent une étude spécifique car leur décomposition peut générer des composés corrosifs ou acides. Le matériau du four et la chaîne de traitement des gaz doivent être adaptés avant toute validation du procédé.
Le chargement peut-il être adapté à mes pièces ?
Oui. CFI Systems peut étudier des chargements horizontaux sur chariot, verticaux ou suspendus, ainsi que des paniers, racks et supports spécifiques selon les pièces et la manutention du site.
Un four de décapage existant peut-il être modernisé ?
Oui, selon son état et son architecture. L’automatisme, la combustion, l’instrumentation, la circulation thermique, la postcombustion, le chargement ou les sécurités peuvent notamment être étudiés.
CFI Systems
Voir toutes nos solutionsLe nettoyage thermique s’intègre dans une expertise plus large des procédés.
CFI Systems développe également des solutions de crémation, des solutions d’incinération, de pyrolyse, de récupération de métaux précieux, de combustion, de filtration et de valorisation énergétique.
Projet de décapage thermique
Parlons de vos pièces et de votre procédé.
Four neuf, nettoyage de supports de peinture, traitement de résines ou polymères, bobinages, modernisation ou automatisation : CFI Systems étudie la solution à partir de votre besoin réel.
