Composites & matériaux multicouches
Décomposition contrôlée d’une matrice organique afin de faciliter la récupération de fractions métalliques, minérales, fibreuses ou autres constituants solides destinés à un traitement aval.
Pyrolyse • Fours à chambre • Recyclage matière
Fours de pyrolyse industriels à chambre, conçus autour de votre procédé.
CFI Systems conçoit, fabrique et intègre des fours de pyrolyse à chambre pour des traitements batch ou multi-batch destinés à décomposer ou éliminer de façon maîtrisée une fraction organique afin de libérer, séparer ou préparer la valorisation de matières solides.
Le dimensionnement part du produit réel : géométrie de la charge, comportement thermique, dégagement gazeux, cadence, mode de manutention, contraintes d’émissions et interfaces avec les étapes amont et aval.
Batch • Multi-batch
Racks • Paniers • Supports
Postcombustion • Filtration
Du produit entrant à la matière libérée
01Caractérisation du produit
02Chargement batch adapté
03Recette thermique & zonage
04Postcombustion & traitement des gaz
05Déchargement & séparation aval
Four à chambreArchitecture dimensionnée autour de la charge et du cycle
Recette thermiqueZonage, température, temps et séquences adaptés au produit
Gaz maîtrisésCollecte, postcombustion et traitement des fumées intégrés
Intégration de ligneChargement, déchargement et interfaces amont / aval étudiés ensemble
Applications & produits
Des fours à chambre conçus pour des matières et procédés complexes.
CFI Systems cible des produits et matériaux complexes pour lesquels une fraction organique doit être décomposée ou éliminée thermiquement afin de libérer des constituants solides, préparer une séparation mécanique ou améliorer une étape de recyclage en aval.
Le four est défini à partir de la charge réelle : dimensions, masse, teneur en polymères ou liants organiques, dégagements gazeux, contaminants, sensibilité des fractions à récupérer et cadence industrielle recherchée.
Assemblages techniques à matrice polymère
Traitement de produits structurés comportant résines, adhésifs, encapsulants ou éléments polymères lorsque leur élimination thermique permet de libérer les composants utiles sans imposer un broyage préalable systématique.
Laminés & produits stratifiés
Applications nécessitant une délamination thermique progressive avant tri, séparation ou valorisation de couches et constituants de nature différente.
Panneaux & laminés photovoltaïques
Décomposition des polymères d’encapsulation afin de faciliter la récupération du verre, du silicium et des fractions métalliques avant les étapes de séparation et de raffinage.
Résidus industriels à fraction organique
Étude de charges industrielles structurées ou conditionnées sur supports lorsque l’objectif est d’éliminer une fraction organique tout en récupérant une matière solide exploitable en aval.
Projets de séparation thermique sur mesure
Développement d’un cycle batch spécifique lorsque le produit, sa géométrie ou l’organisation de l’usine nécessitent une chambre, une manutention et une ligne gaz conçues autour du procédé.
Positionnement CFI Systems : des fours de pyrolyse à chambre pour charges batch ou multi-batch. La définition de la recette, du chargement, de la postcombustion et du traitement des fumées est réalisée projet par projet.
Principe thermique
Traiter en chambre, par recette, avec maîtrise du dégagement gazeux.
Le traitement thermique vise à décomposer ou volatiliser une fraction organique dans des conditions contrôlées. Température, vitesse de montée, durée des paliers, renouvellement d’air, niveau d’oxygène et éventuel inertage sont définis selon le produit et l’objectif de séparation.
Les gaz dégagés sont captés et dirigés vers une postcombustion puis, lorsque nécessaire, vers une chaîne de refroidissement, neutralisation et filtration adaptée à leur composition.
Recette thermiqueRampes, paliers et durée du cycle adaptés au comportement réel du produit.
Zonage & homogénéitéInstrumentation et circulation thermique conçues pour limiter les écarts dans la charge.
Atmosphère maîtriséeGestion de l’air et de l’oxygène, avec inertage lorsque le procédé le nécessite.
Déchargement sécuriséRefroidissement et manutention définis selon la température admissible et le flux aval.
Architectures à chambre
Batch ou multi-batch : organiser les chambres autour du flux industriel.
CFI Systems se concentre sur des fours à chambre adaptés aux charges discrètes, aux racks, paniers ou supports spécifiques. La capacité d’une installation peut évoluer par la taille d’une chambre ou par plusieurs chambres fonctionnant en parallèle.
1

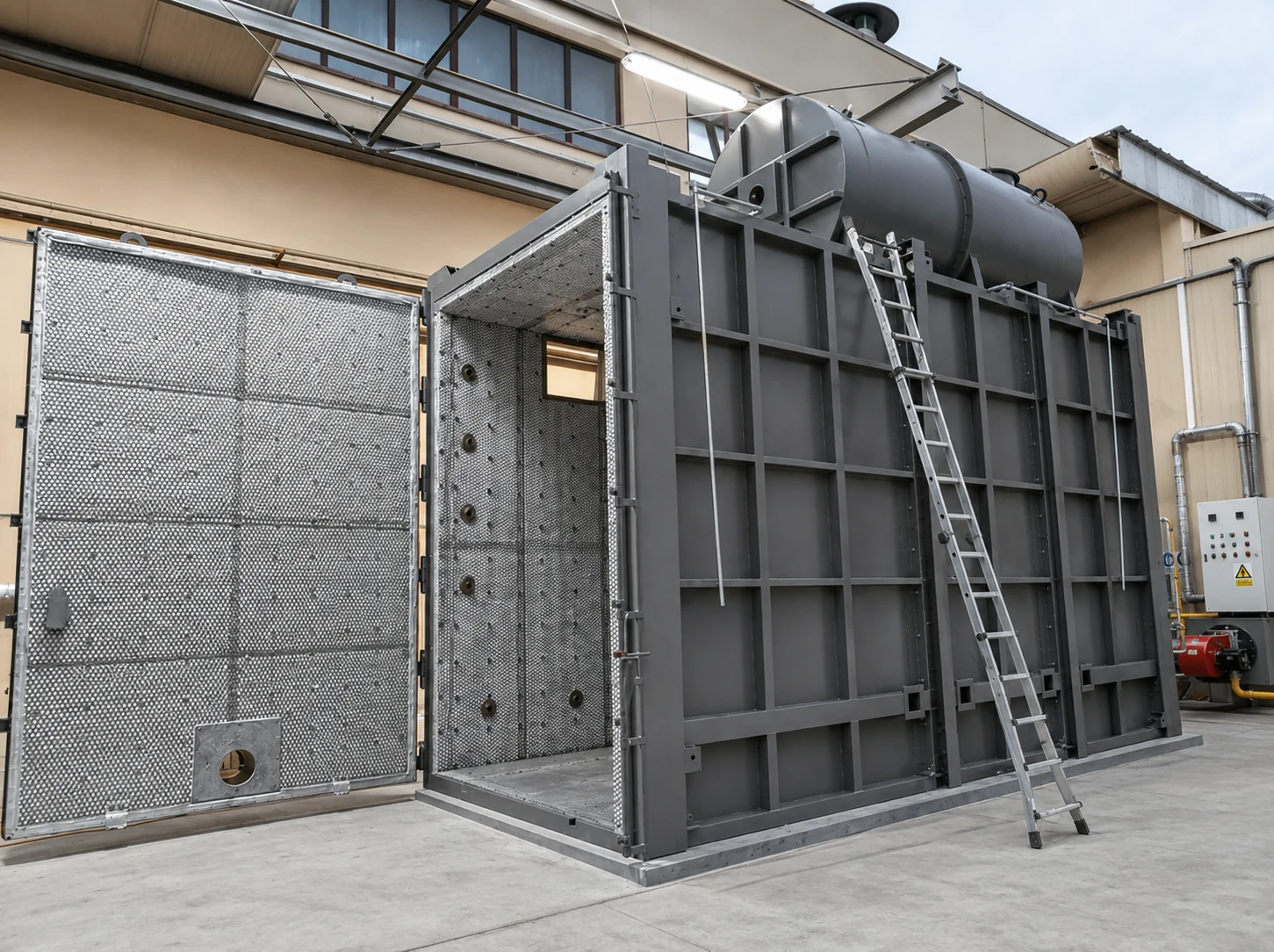

Four batch à chambre
Une chambre et un cycle indépendant pour des charges structurées, volumineuses ou nécessitant une grande flexibilité de recette.
2
Installation multi-batch
Plusieurs chambres en parallèle avec organisation commune de la manutention et, selon le projet, mutualisation d’équipements périphériques.
3
Double porte / marche en avant
Une chambre traversante peut être étudiée pour séparer les zones de chargement et déchargement et fluidifier les flux du site.
4

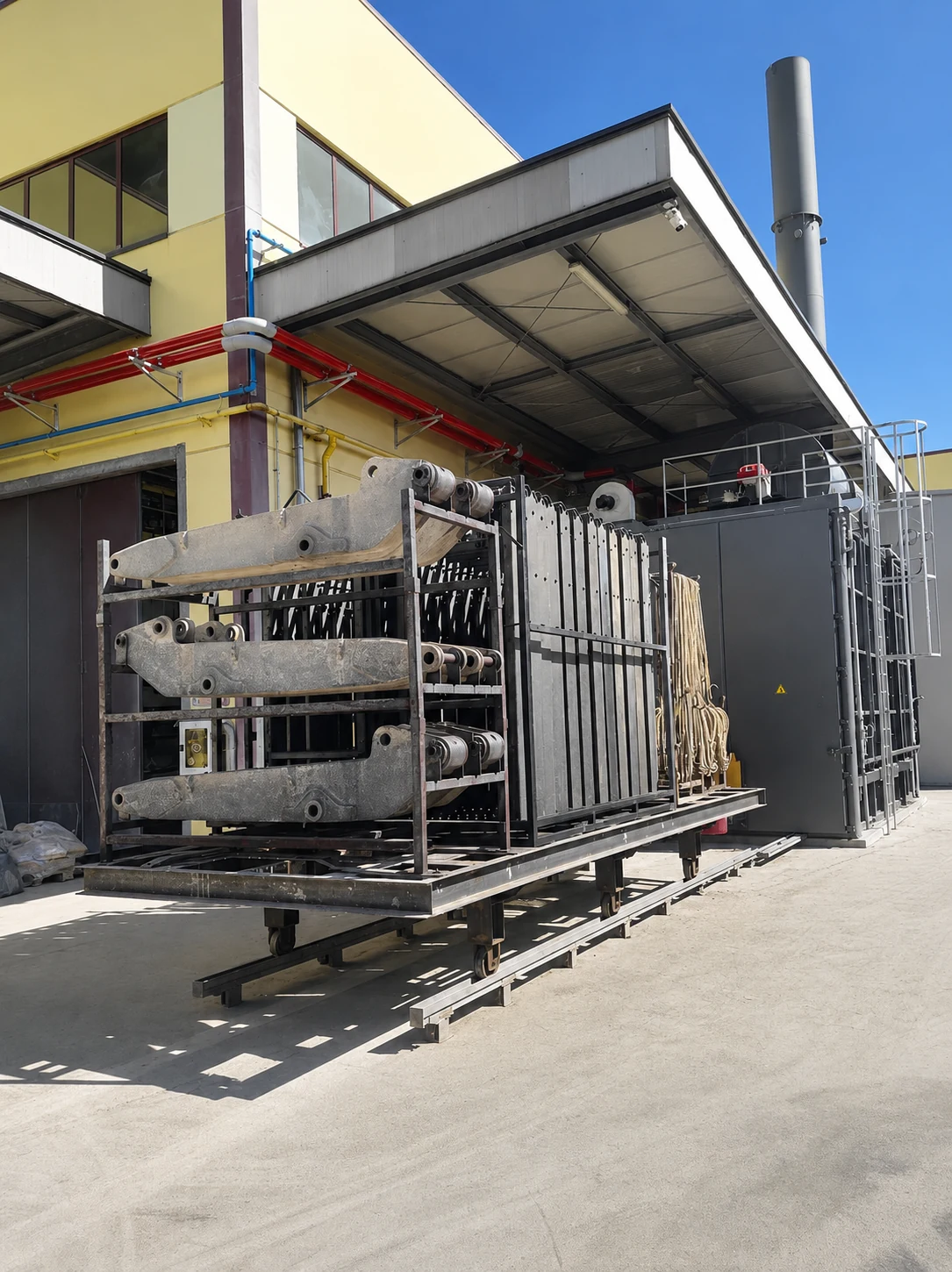

Chargement mécanisé ou automatique
Rails, convoyage, chariot, racks ou paniers sont étudiés en fonction de la masse, de l’encombrement et des interfaces amont / aval.
5
Chambre sur mesure
Volume utile, circulation thermique, porte, isolation et instrumentation sont dimensionnés à partir du produit et de la cadence.
6
Évolutivité
L’implantation peut prévoir l’ajout futur de chambres ou d’équipements périphériques lorsque le projet industriel monte en capacité.
Chauffage & maîtrise thermique
Gaz ou électrique : la priorité reste la stabilité de la recette.
Le chauffage est choisi selon la puissance nécessaire, la précision recherchée, les contraintes énergétiques du site et le comportement du produit. La conception vise une répartition thermique homogène et une régulation par zones lorsque cela améliore la maîtrise du dégazage.
Lorsque la charge doit être protégée d’un contact direct avec la flamme, l’implantation des brûleurs et la circulation des gaz chauds sont étudiées en conséquence.
01Régulation par zones et recettes programmées
02Chauffage gaz ou électrique selon le besoin
03Circulation thermique adaptée à la géométrie de la charge
04Isolation et limitation des pertes intégrées à la conception
05Refroidissement et temps de cycle pris en compte dès l’étude
Postcombustion & traitement des fumées
Dimensionner la ligne gaz sur le pic de dégagement, pas seulement sur le volume du four.
La nature et la vitesse de dégagement des composés organiques conditionnent directement la postcombustion et la chaîne de traitement des fumées. Le dimensionnement est donc réalisé à partir de la recette thermique et du bilan matière.
Selon la composition du produit, le traitement aval peut intégrer refroidissement, neutralisation de gaz acides, filtration des poussières et contrôle des émissions.
Collecte des gazMaintien d’un cheminement maîtrisé depuis la chambre jusqu’au traitement aval.
PostcombustionOxydation thermique dimensionnée selon le débit et le dégagement organique du cycle.
Refroidissement & neutralisationAdaptation aux composés acides ou autres contaminants identifiés dans le produit.
Filtration & extractionGestion des poussières, pertes de charge, dépression et rejet final.
Application photovoltaïque
Un exemple de pyrolyse à chambre intégré dans une chaîne de recyclage.
Le photovoltaïque illustre bien le rôle du four : la matière n’est pas détruite pour elle-même ; la fraction polymère est traitée afin de faciliter l’accès aux constituants solides qui seront séparés et valorisés dans les étapes suivantes.
1
Préparation
Retrait des éléments périphériques et organisation des modules ou laminés selon le flux industriel.
2
Chargement sur supports
Racks, paniers ou supports conçus pour la manutention et la circulation thermique autour des produits.
3
Cycle de pyrolyse
Recette thermique maîtrisée pour décomposer les encapsulants et libérer les constituants solides.
4
Postcombustion
Traitement thermique des gaz dimensionné selon le dégagement réel des polymères pendant le cycle.
5
Traitement des fumées
Refroidissement, neutralisation et filtration adaptés à la composition des gaz et aux exigences du site.
6
Tri & séparation aval
Interface avec le tri mécanique et les procédés destinés à récupérer verre, silicium et fractions métalliques.
CFI Systems se positionne sur le lot thermique et ses interfaces : four à chambre, manutention associée, postcombustion, traitement des fumées, automatisation et intégration avec les équipements amont et aval.
Récupération énergétique
Réduire le coût thermique du cycle lorsque le profil d’exploitation le permet.
Les fumées chaudes issues de la postcombustion peuvent représenter un gisement énergétique important. La récupération est étudiée en fonction des températures disponibles, du nombre de cycles, des besoins du site et des contraintes du traitement des fumées.
L’objectif est de récupérer une énergie utile sans dégrader la stabilité du procédé ni les performances environnementales.
01Préchauffage d’air de procédé ou d’un gaz utilité lorsque pertinent
02Chauffage de locaux ou besoins thermiques du site
03Eau chaude ou boucle thermique selon le niveau de température
04Récupération étudiée avec la chaîne de refroidissement des fumées
05Suivi du bilan énergétique et optimisation des consommations par cycle
Sécurité procédé
Température, dégagement organique, pression et oxygène doivent être pilotés ensemble.
Un cycle de pyrolyse peut connaître des phases de dégagement gazeux très différentes. La sécurité repose sur l’instrumentation, les séquences automatiques et le dimensionnement cohérent de la chambre, de la postcombustion et de l’extraction.
Le niveau d’inertage, les dispositifs de refroidissement, les by-pass ou autres fonctions de mise en sécurité sont définis par l’analyse de risques et le produit traité.
Températures multi-pointsMesures réparties pour suivre le comportement de la chambre et de la charge.
Oxygène & dépressionContrôle des conditions de fonctionnement et de l’extraction des gaz.
Gestion des emballementsRéduction du chauffage et fonctions de refroidissement ou inertage lorsque nécessaires.
InterverrouillagesPortes, brûleurs, ventilateurs, postcombustion et périphériques coordonnés par la sécurité automate.
Automatisation & données procédé
Répéter un cycle batch avec la même maîtrise thermique.
Le contrôle-commande coordonne le chargement, les portes, le chauffage, les zones de température, l’air, l’extraction, la postcombustion, le traitement des fumées, le refroidissement et les sécurités.
1
Recettes
Rampes, paliers, consignes et séquences adaptées à chaque famille de produits.
2
Instrumentation
Températures, pression, oxygène, débits et mesures nécessaires à la conduite du procédé.
3
Supervision
Synoptique, alarmes, tendances, états des équipements et aide au diagnostic.
4
Historisation
Enregistrement des cycles pour comparer les lots, améliorer les réglages et documenter l’exploitation.
Modernisation & retrofit
Faire évoluer un four de pyrolyse à chambre existant.
CFI Systems peut analyser un équipement existant afin d’identifier les améliorations possibles sur l’automatisme, le chauffage, la circulation thermique, l’étanchéité, la manutention, la postcombustion, la filtration, la récupération énergétique ou la sécurité.
La modernisation est définie à partir de l’état réel de l’installation et de la compatibilité des équipements conservés avec le nouveau besoin.
01Automate, supervision et instrumentation
02Chauffage, zonage et stratégie de régulation
03Portes, étanchéité, chargement et déchargement
04Postcombustion, traitement des fumées et extraction
05Récupération de chaleur et optimisation énergétique
Du besoin au four industriel
Dimensionner la chambre à partir du produit, du cycle et de la cadence.
CFI Systems ne souhaite pas figer une gamme de modèles avant d’avoir caractérisé le besoin. L’étude commence par la charge réelle, la recette thermique visée, le dégagement gazeux, les flux de manutention et le traitement aval.
1
Caractériser la charge
Masse, dimensions, composition, fraction organique, contaminants, variabilité et supports de chargement.
2
Définir le résultat recherché
Délamination, libération d’une fraction solide, préparation au tri ou autre objectif de séparation thermique.
3
Définir le cycle
Températures, rampes, paliers, durée, refroidissement et conditions d’ouverture / déchargement.
4
Dimensionner l’installation
Chambre, nombre de fours, manutention, postcombustion, filtration, extraction et récupération de chaleur.
5
Intégrer & mettre en service
Mécanique, fumées, électricité, automatisme, interfaces de ligne, essais et formation.
6
Optimiser la cadence
Analyse des cycles, consommations, temps morts, maintenance et possibilités d’évolution multi-batch.
Approche CFI Systems
Un four à chambre conçu autour de ce que l’on veut libérer et récupérer.
Le photovoltaïque est une application importante, mais il ne définit pas à lui seul l’offre. CFI Systems vise plus largement les produits complexes dont une fraction organique doit être traitée thermiquement pour permettre une séparation ou une valorisation matière en aval.
Le produit dicte la chambre, la recette, la manutention et la ligne gaz.
Un panneau photovoltaïque, un composite, un laminé multicouche ou un assemblage technique ne demandent ni la même circulation thermique, ni la même durée de cycle, ni la même stratégie de traitement des fumées.
01 · Charge
Comprendre ce qui entre
Géométrie, masse et composition conditionnent le dimensionnement de la chambre.
02 · Cycle
Maîtriser la transformation
Recettes, zonage et circulation thermique encadrent le dégagement organique.
03 · Gaz
Traiter ce qui se dégage
Postcombustion, refroidissement, neutralisation et filtration sont dimensionnés avec le four.
04 · Flux
Connecter l’amont et l’aval
Chargement, déchargement et séparation matière font partie de l’intégration globale.
Questions fréquentes
Fours de pyrolyse industriels à chambre.
CFI Systems concentre son approche sur des fours batch et multi-batch, dimensionnés autour de charges structurées et de leur intégration industrielle.
Qu’est-ce qu’un four de pyrolyse industriel à chambre ?
C’est un équipement thermique dans lequel une charge est traitée par cycle selon une recette définie afin de décomposer ou éliminer une fraction organique. Le niveau d’air ou d’oxygène est maîtrisé selon l’application, et les gaz générés sont collectés puis traités séparément.
Quelle différence entre pyrolyse et incinération ?
L’incinération vise principalement la destruction thermique d’un déchet par oxydation. Dans l’approche pyrolyse CFI, le traitement thermique sert à modifier ou retirer une fraction organique afin de libérer ou préparer la récupération de constituants solides, avec traitement séparé des gaz générés.
Quelle différence avec un four de décapage thermique ?
Le décapage thermique vise surtout à nettoyer et récupérer une pièce, un outillage ou une charge métallique en retirant peinture, résine, huile ou polymère. La pyrolyse industrielle présentée ici s’intègre davantage dans une chaîne de séparation ou de recyclage matière d’un produit complexe.
Peut-on utiliser la pyrolyse pour recycler des panneaux photovoltaïques ?
Oui. Le traitement thermique peut décomposer les polymères d’encapsulation afin de faciliter la séparation ultérieure du verre, du silicium et des fractions métalliques. Le four, la postcombustion et le traitement des fumées doivent être dimensionnés ensemble.
CFI Systems travaille-t-il en batch ou multi-batch ?
Oui. Le positionnement visé repose sur des fours à chambre batch, avec possibilité d’organiser plusieurs chambres en parallèle lorsque la cadence ou la disponibilité du procédé le justifie.
Une chambre à double porte est-elle possible ?
Elle peut être étudiée lorsque l’organisation du site bénéficie d’une marche en avant avec zones de chargement et de déchargement séparées. La pertinence dépend de l’implantation, de la sécurité et des flux de manutention.
La pyrolyse peut-elle être chauffée électriquement ?
Oui, selon la puissance requise et les contraintes du projet. Le chauffage peut être électrique ou au gaz ; la priorité est d’obtenir la régulation, l’homogénéité et la dynamique thermique nécessaires au cycle.
Comment sont traités les gaz issus du cycle ?
Ils sont captés et dirigés vers une postcombustion dimensionnée selon leur débit et leur composition. Le traitement aval peut ensuite comprendre refroidissement, neutralisation de composés acides, filtration des poussières et extraction.
Peut-on récupérer de la chaleur sur l’installation ?
Oui lorsque le profil thermique, le nombre de cycles et les besoins du site le justifient. La récupération peut servir à préchauffer un fluide ou un gaz utilité, produire de l’eau chaude ou répondre à d’autres besoins thermiques.
CFI Systems peut-il moderniser un four existant ?
Oui, après audit. Les travaux peuvent concerner chauffage, zonage, automatisation, portes, manutention, postcombustion, traitement des fumées, récupération de chaleur, instrumentation et sécurités.
CFI Systems
La pyrolyse s’intègre dans une expertise plus large des procédés thermiques.
CFI Systems développe également des solutions de crémation, des solutions d’incinération, des fours de décapage thermique, des installations de récupération de métaux précieux, de combustion, de filtration et de valorisation énergétique.
Voir toutes nos solutionsProjet de pyrolyse
Parlons de votre matière et du produit que vous souhaitez récupérer.
Panneaux photovoltaïques, composites, laminés, assemblages techniques, produits multicouches, résidus industriels structurés, nouvelle installation ou retrofit : CFI Systems étudie le four à chambre et ses interfaces à partir de la charge réelle et de l’objectif de séparation.
